更新時間：2025-6-7 點擊:131次半圓管與橢圓管作為兩種截面管材，在結構和應用上存在顯著差異。具體如下：
一、截面幾何特性

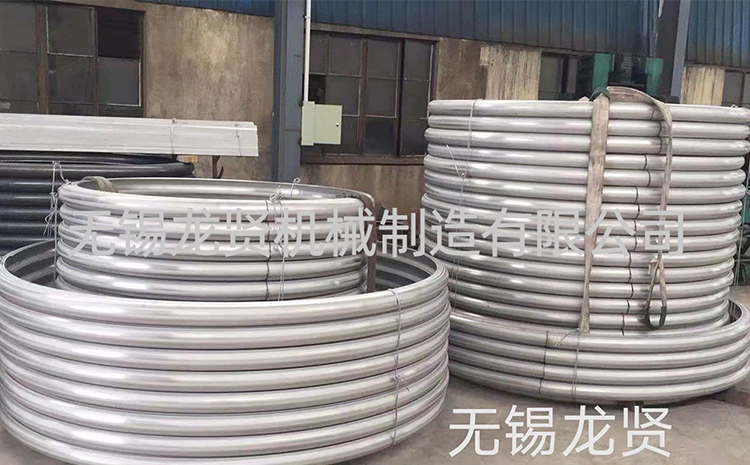

半圓管
截面呈半圓形（180°弧+直線邊），單側曲面結構
典型尺寸以半徑或直徑標注（如Φ50mm半圓管）
焊接時平面?zhèn)瓤芍苯淤N合設備表面，形成封閉流道
橢圓管
完整閉合的橢圓形截面，具有長軸（如39.5mm）和短軸（如19.5mm）
尺寸公差通?？刂圃?plusmn;0.3-0.5mm，長寬比可變（如40×95平橢圓管）
二、力學性能差異
抗彎性能
半圓管，開放結構導致非對稱受力
橢圓管，長軸方向抗彎力矩更大
抗壓性能
半圓管，需依賴焊接基體增強穩定性
橢圓管，軸向穩定性優于方形管
結構強度
半圓管，多用作附屬組件（如反應釜夾套）
橢圓管，可獨立作為承重結構件
三、典型應用場景
半圓管核心用途
隧道排水系統（Ω型彈簧半圓排水管）
反應釜外盤管換熱系統，兼具加強筋功能
暗埋式豎向排水，流速可達50m3/h
橢圓管優勢領域
通風系統（漏風率僅0.02%，節省30%安裝輔材）
車輛傳動軸/建筑鋼結構（耐腐蝕且成本低于不銹鋼）
空間受限場景（扁平設計降低占用高度）
四、制造工藝對比
半圓管：多采用輥壓成型或PVC復合工藝（如鍍塑彈簧絲+土工膜）
橢圓管：需精密冷拔/軋制（尺寸精度達±0.1mm），部分采用稀土合金化處理
